EX 06_2022 - Dispositivo de Enchimento de Concreto com CLP Siemens S7 - 1500

Dispositivo de Enchimento de Concreto

Figura 01 - Esboço do dispositivo de enchimento de concreto

Em um sistema de mistura de concreto, o concreto é carregado em um caminhão através de uma esteira transportadora.

Esta operação de enchimento é iniciada pressionando o botão On (B1_On). No entanto, o sistema hidráulico controlado por uma válvula solenoide (Y1)  só pode ser aberto após o transportador (M1) estar funcionando por 5 segundos e um caminhão esteja estacionado na balança (S1 - Sensor de Truck).

A válvula solenoide é desligada assim que o peso total permitido do caminhão foi atingido (S2 Sensor de Pressão). No entanto, a correia transportadora deve continuar a funcionar por mais 5 segundos.

Figura 02 - Dispositivo de enchimento de concreto
com botoeiras, contatores e válvula.

Se o botão de desligar (S0_Off) for pressionado, todo o sistema será desligado imediatamente. Se ocorrer um mau funcionamento na correia transportadora (Proteção do Conversor Motor), a válvula solenoide e a correia transportadora do conversor devem ser, então desligadas imediatamente. Se ocorrer um mau funcionamento na válvula solenoide (Proteção da válvula), ela é fechada imediatamente, mas a correia deve continuar funcionando por mais 5 segundos.



Esta ficha do exercício para ser elaborado com o CLP Siemens S7-1500 pode ser baixada em: EX06 - Dispositivo de Enchimento de Concreto com CLP S7-1500.

Diagrama Ladder do Dispositivo de Enchimento de Concreto elaborado pelo Prof. Sinésio Gomes está disponível em: 22_05_06 Ladder de Dispositivo de Enchimento de Concreto.


O Diagrama da IHM do Dispositivo de Enchimento de Concreto está disponível no link: 22_06_06 IHM_Dispositivo de Enchimento de Concreto com CLP e IHM.

Diagrama elétrico de referência com comando eletro-hidráulico elaborado pelo Prof. Sinésio Gomes está disponíveis no link: Ex 17 - Dispositivo de Enchimento de Concreto - Automação Eletro-hidráulica .

© Direitos de autor. 2020: Gomes; Sinésio Raimundo. Última atualização: 20/03/2020

EX 05_2022 - Misturador simples com CLP Siemens S7 - 1500

A figura 01 representa um misturador simples.

O operador ao pressionar o botão de liga (BL) a válvula de entrada (VE) é acionada e o tanque começa a encher. Quando o sensor de nível alto (SNA) for atingido, a válvula de entrada (VE) é fechada ligando o motor de agito (MA) que permanece ligado por 10 segundos. Em seguida a válvula de saída (VS) é ligada,quando o sensor de nível baixo (SNB) for acionado o ciclo recomeça. Se o botão de desliga (BD) não for pressionado o ciclo recomeça.
Elaborar o circuito elétrico para o misturador simples, relacionar os componentes a serem utilizados e a programação Ladder.

Projete o diagrama elétrico de acionamento e de potência protegido por relé térmico; elabore o mapeamento de entrada e saída que deve conter botoeiras "Emergência", "Ligar" e "Desligar"; interface com contator para o motor, elaboração da programação Ladder; elaboração de Diagrama elétrico e lista de material.

Crie um programa com o nome ”Misturador simples" no projeto PRO5. Salve e transfira seu programa no dispositivo de treinamento. Teste o funcionamento no simulador e envie e teste o programa no equipamento disponível.

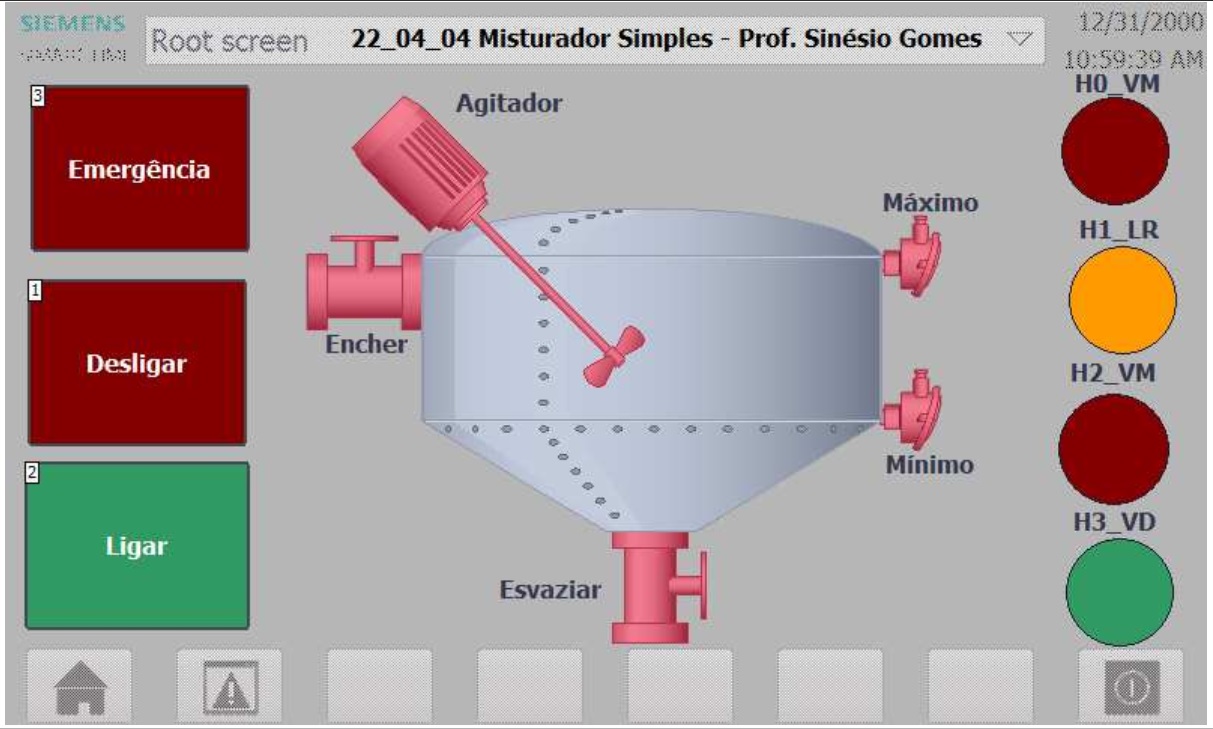

Crie também a tela de interface homem máquina com o nome ”IHM_Misturador_simples" no projeto PRO2. Salve e transfira seu programa no dispositivo de treinamento. Teste o funcionamento no simulador e envie e teste o programa no equipamento disponível.

O Diagrama de referência do misturador simples com CLP e IHM está disponível no link: 22_06_06 Misturador simples com CLP e IHM.



O Diagrama de ladder do misturador simples com CLP está disponível no link:  22_06_06 Ladder Misturador simples com CLP e IHM.



O Diagrama da IHM do misturador simples está disponível no link: 22_06_06 IHM Misturador simples com CLP e IHM.



Esta ficha do exercício para ser elaborado com o CLP Siemens S7-1500 pode ser baixada em: EX05 - Misturador simples com CLP S7-1500.


 O diagrama elétrico com o CLP Siemens S7-1500 pode ser baixada em: EX05 - Diagrama elétrico Misturador simples com CLP S7-1500.


 © Direitos de autor. 2016: Gomes; Sinésio. Última atualização: 04/05/2022

EX 04_2022 - Partida estrela triângulo de motor e indução com CLP Siemens S7 - 1500

A partida estrela triângulo consiste na alimentação do motor com tensão reduzida nas bobinas, durante a partida. Assim, as bobinas do motor recebem somente 58% (1 ÷ √3) da tensão nominal e após determinado tempo haverá comutação automática para triângulo e as bobinas passam a receber 100% da tensão nominal.

O Diagrama elétrico para partida estrela triangulo de motor indução trifásico com CLP, tem o esquema de ligação mostrado na figura abaixo.

Sequência operacional - Botoeira S1 – Energiza-se k3 e k1 (Y anti-horário) e após o tempo determinado desenergiza-se k3 e energizando k2. (∆ anti-horário). Os inter travamentos impedem k3 e k2 de serem acionados ao mesmo tempo.

Descrição de funcionamento

Deve-se lembrar que cada entrada (I) e saída (Q) do CLP está ligada fisicamente aos elementos de sinais e/ou comandados, como mostra a figura.

Nota-se que o contatos do relé térmico e das botoeiras B0, S0 e S1, foram ligadas nas entradas I0 a I3, assim como as saídas Q0 a Q7 foram ligados a sinaleiros e contatores, e é por isso que se usa estas entradas e saídas mostradas no programa em Ladder. Note ainda que foi utilizado o contator pois a saída do CLP fornece 24Vcc enquanto o motor opera com 220 VCA.
A programação de um CLP envolve o conhecimento de circuitos lógicos e sequenciais, existem algumas técnicas adequadas que serão estudadas. Por enquanto os programas serão construídos de forma intuitiva através de diversos exemplos, forçando o raciocínio lógico.

Projete o diagrama elétrico de acionamento e de potência protegido por relé térmico; elabore o mapeamento de entrada e saída que deve conter botoeiras "Ligar" e "Desligar"; interface com contator para o motor, elaboração da programação Ladder; elaboração de Diagrama elétrico e lista de material.
Crie um programa com o nome ”PYD_MOTOR" no projeto PRO2. Salve e transfira seu programa no dispositivo de treinamento. Teste o funcionamento no simulador e envie e teste o programa no equipamento disponível.

Crie também a tela de interface homem máquina com o nome ”IHM_PYD_MOTOR" no projeto PRO2. Salve e transfira seu programa no dispositivo de treinamento. Teste o funcionamento no simulador e envie e teste o programa no equipamento disponível.

Diagrama elétrico de Partida estrela triangulo de motor de indução trifásico com CLP S7-1500 está disponível em: 22_03_04 Partida estrela triangulo de Motor de Indução Trifásico com CLP S7-1500.

Diagrama ladder de partida estrela triangulo com CLP S7-1500 está disponível em:   22_03_04 Ladder Partida estrela triangulo com CLP S7-1500;

Diagrama da tela IHM da partida estrela triangulo com CLP S7-1500 está disponível em:   22_03_04 IHM Partida estrela triangulo com CLP S7-1500;

Mapa de partida estrela triangulo com CLP S7-1500 está disponível em:   22_03_04 Mapa  I/O Partida estrela triangulo com CLP S7-1500;

© Direitos de autor. 2022: Gomes; Sinésio Raimundo. Última atualização: 31/05/2022
